Modyfikacja mikrofonu polega na dodaniu dwóch przycisków bistabilnych realizujących zmianę kanałów Up/Down podobnie jak w mikroonie firmowym.
Ten sposób zmiany kanałów jest bardzo zalecany z uwagi na oszczędzanie oryginalnego przełącznika na froncie odbiornika, który po jakimś czasie intensywnego użytkowania zużywa się i powstaje problem z jego wymianą.

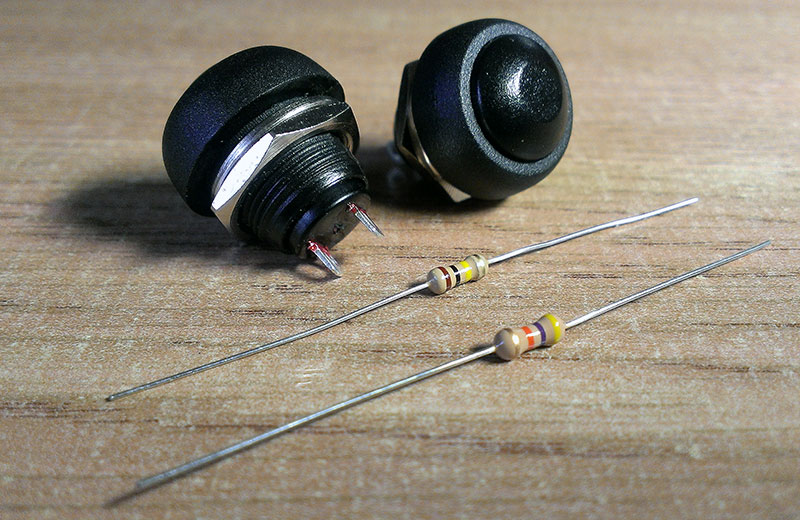

Potrzebne elementy do modyfikacji:
Przyciski bistabilne - 2 szt.
Oporniki 47 kOhm, 100 kOhm
|
 |

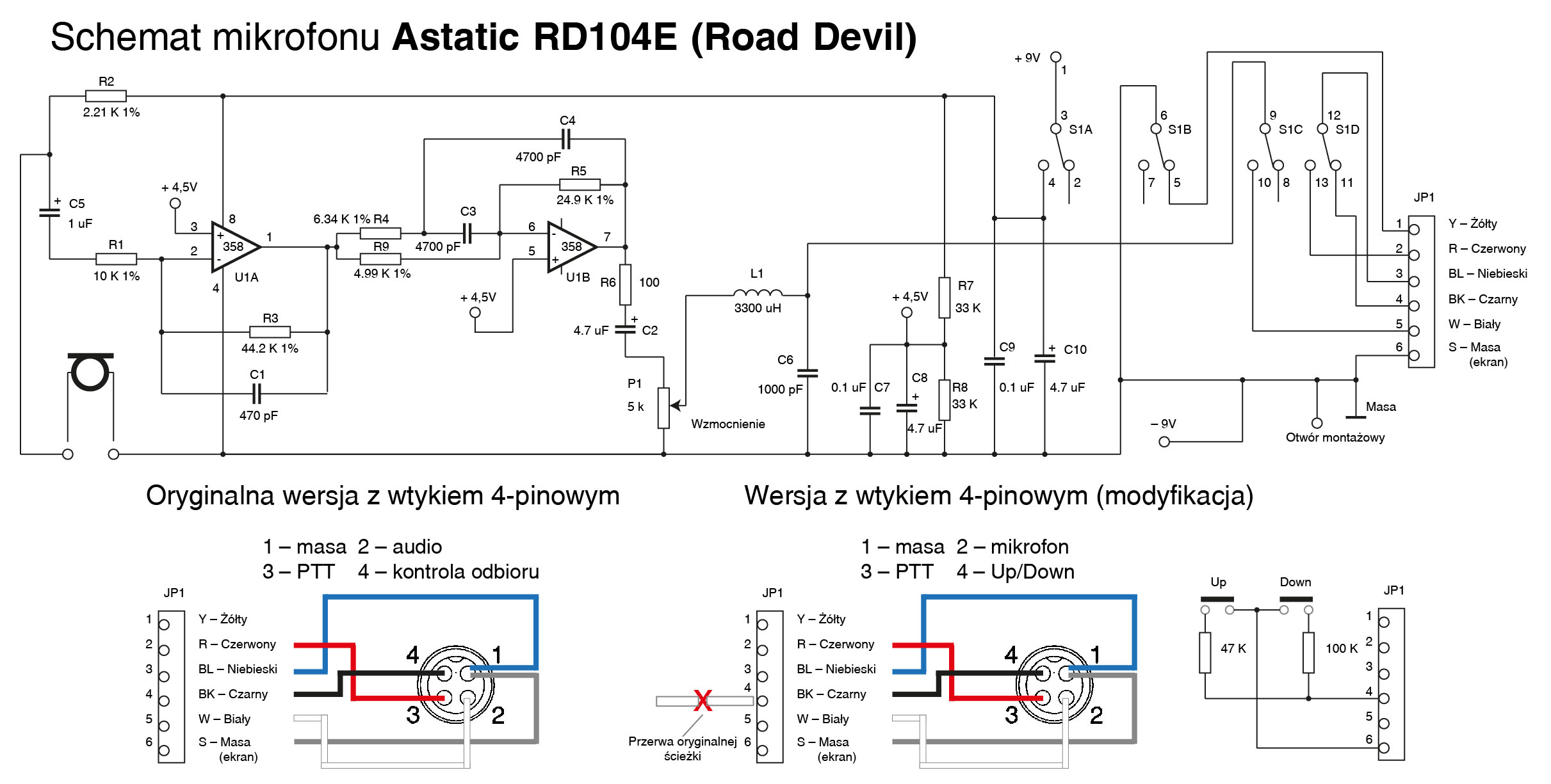

Obok przedstawiono schemat połączeń oraz niezbędnych zmian na płytce mikrofonu.
Schemat połączeń przycisków powielono z mikrofonu firmowego.
Jedyną zmianą na płytce drukowanej mikrofonu jest przerwanie ścieżki prowadzącej do punktu 4 a w to miejsce wlutowanie przewodu układu przycisków.
UWAGA: Przedstawiona tu modyfikacja dotyczy mikrofonu przystosowanego do modelu Intek HR-5500 z wtyczką 4-pinową. Dla innych modeli należy posłużyć się instrukcją firmy Astatic Astatic Wiring Handbook
|
| Sposób mechanicznego montażu klawiszy |
|
